ブリッジスクリーン®

ブリッジスクリーンの特徴

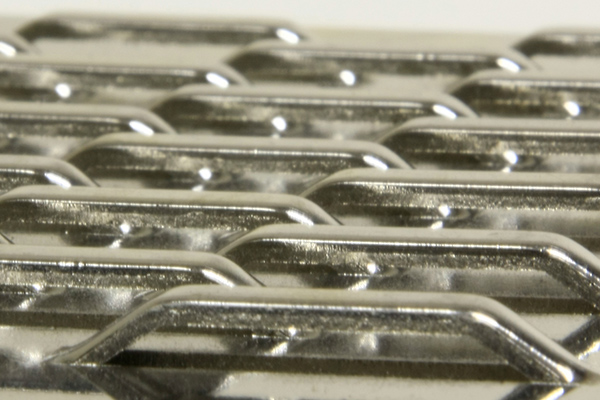

孔の形状はブリッジ状になっています。出窓スクリーンの開孔部が一方向であるのに対し、ブリッジスクリーンは両側に開孔部を設けることで高い開孔率が得られます。また突起部が平らなため、接触してもキズが付きにくく、形状も耐圧に適した形状になっています。

▼用途
流動層、振動篩機、等


カタログダウンロード

布引製作所のこだわり

任意のピッチで製作可能です(加工範囲 目開き 0.3H〜3.25H)。
孔開け範囲を任意のパターンで製作可能です。
孔の方向を任意に組み合わせ可能です。

加工製品リスト

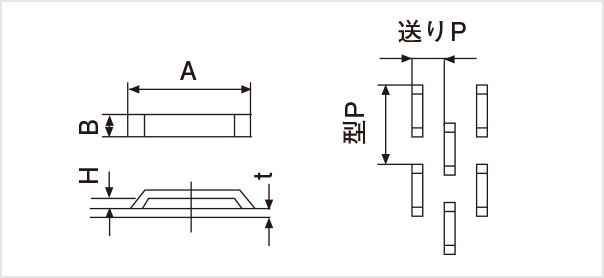

品番 板厚[t]
(mm)
横幅[A]
(mm)
縦幅[B]
(mm)
目開[H]
(mm)
最小型P
(mm)
最小送りP
(mm)
開孔率
SC1 1.2 16.0 3.0 1.0H 19.0 8.0 15.26%
SC2 1.2 13.0 3.0 1.0H 17.0 8.5 13.29%
SC3 2.0 37.0 5.0 2.7H 42.0 10.0 30.86%
SC4 1.0 7.0 2.2 0.5H 9.0 4.2 11.51%
SC5 2.0 8.0 4.0 1.4H&1.8H 13.0 8.0 6.23%
SC6 2.0 8.0 4.0 1.25H 16.0 8.0 3.97%
SC7 1.0 5.0 3.5 0.85H&1.2H 8.0 6.0 6.26%
SC8 0.3 6.0 2.0 1.5H 9.0 3.5 38.36%
SC9 0.3 6.0 3.0 1.5H 9.0 4.5 29.84%
SC17 2.0 22.0 5.0 1.2H 25.0 9.0 16.19%
SC20 2.0 23.0 5.0 2.0H 27.0 9.0 21.16%
SC24 0.5 9.27 2.0 2.2H 11.0 3.5 54.96%
SC29 1.5 5.5 4.5 0.3H 9.5 8.5 0.67%
SC31 1.5 6.35 4.5 0.6H 21.0 10.0 0.72%
SC34 0.5 11.5 2.0 3.25H 14.0 3.5 45.15%
SC35 0.4 8.54 3.0 2.2H 10.5 4.5 44.17%
SC36 0.4 9.9 3.0 2.7H 12.4 4.5 53.66%
SC37 0.5 3.5 1.0 0.3H 5.0 2.5 8.58%
SC39 0.4 1.8 5.3 0.1H 8.0 4.5 0.32%

※上記製品以外の加工につきましても、別途ご相談承りますのでお気軽にお問い合わせください。
