三角出窓スクリーン®

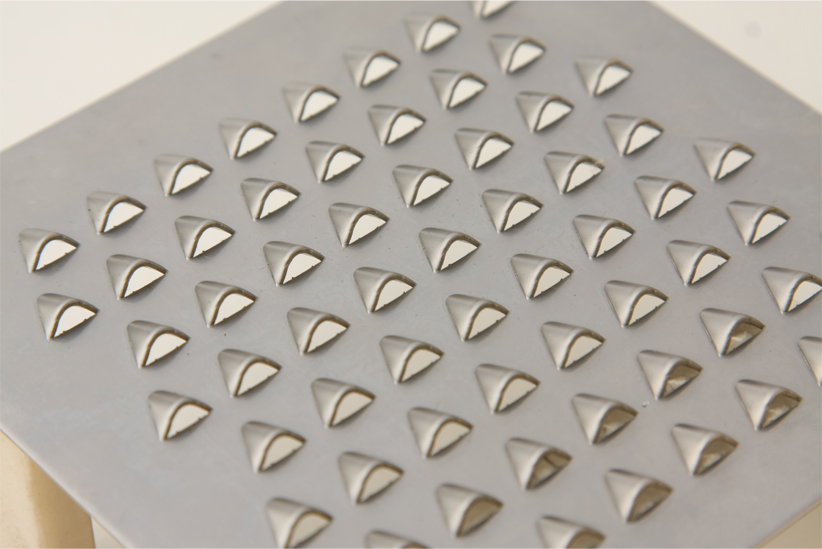

三角出窓スクリーンの特徴
目開きの角度により気流のコントロールが可能。孔の形状は三角形に近く、方向性があり、一つひとつの孔の精度が非常に高い製品です。
▼用途
エアフローコンベヤー、流動乾燥機、旋回式流動乾燥機、振動篩機、等
カタログダウンロード
布引製作所のこだわり
- 任意のピッチで製作可能です（加工範囲 目開き 0.8H〜3.5H）。
- 孔開け範囲を任意のパターンで製作可能です。
- 孔の方向を任意に組み合わせ可能です。

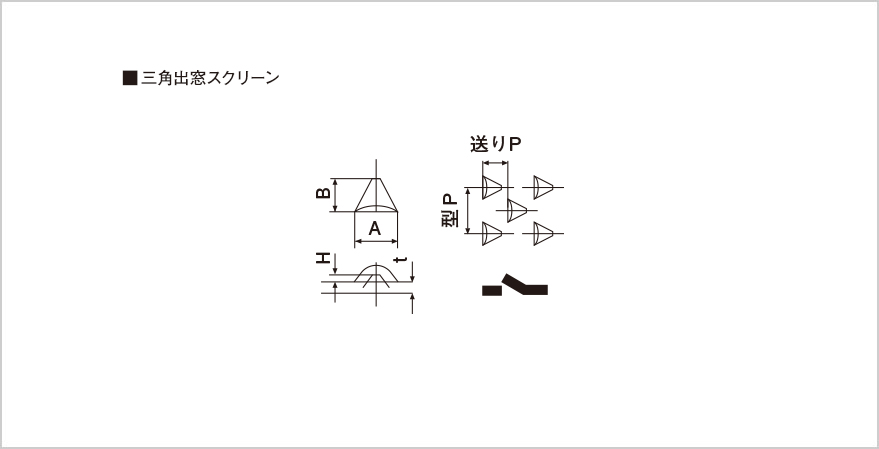

加工製品リスト
| 品番 | 板厚[t] (mm) |
横幅[A] (mm) |
縦幅[B] (mm) |
目開[H] (mm) |
最小型P (mm) |
最小送りP (mm) |
開孔率 |
|---|---|---|---|---|---|---|---|
| SA1 | 0.8 | 3.3 | 3.0 | 0.8H | 5.0 | 6.0 | 2.83% |
| SA2 | 1.5 | 5.5 | 4.5 | 1.0H | 10.0 | 8.5 | 1.76% |
| SA3 | 1.2 | 16.0 | 8.0 | 1.5H | 20.0 | 12.0 | 4.97% |
| SA4 | 1.2 | 9.0 | 6.4 | 1.3H | 12.0 | 11.0 | 4.24% |
| SA5 | 1.2 | 17.0 | 9.3 | 1.7H | 19.0 | 12.0 | 6.48% |
| SA6 | 1.2 | 10.5 | 7.0 | 1.2H | 11.5 | 9.0 | 5.43% |
| SA7 | 1.2 | 7.5 | 4.62 | 1.2H | 12.0 | 9.0 | 3.73% |
| SA8 | 1.2 | 7.5 | 3.95 | 1.5H | 12.0 | 6.0 | 7.68% |
| SA9 | 1.0 | 4.8 | 5.2 | 1.0H | 7.5 | 8.0 | 2.71% |
| SA10 | 1.0 | 8.0 | 6.9 | 2.5H | 10.5 | 11.0 | 7.22% |
| SA11 | 2.0 | 8.5 | 9.0 | 1.3H | 13.0 | 13.5 | 1.79% |
| SA12 | 1.0 | 4.3 | 3.0 | 0.85H | 7.0 | 7.0 | 2.31% |
| SA13 | 1.5 | 9.3 | 6.7 | 1.3H | 11.0 | 9.0 | 5.45% |
| SA14 | 2.0 | 12.3 | 6.5 | 0.8H | 16.5 | 11.5 | 1.71% |
| SA15 | 1.2 | 9.0 | 6.4 | 1.5H | 12.0 | 11.0 | 4.35% |
| SA16 | 1.0 | 4.3 | 3.0 | 0.8H&0.6H | 7.0 | 7.3 | 3.85% |
| SA17 | 2.0 | 12.4 | 9.7 | 3.5H | 16.5 | 13.5 | 7.19% |
| SA18 | 1.5 | 12.4 | 7.6 | 3.0H | 16.5 | 11.5 | 7.88% |
| SA19 | 2.0 | 12.4 | 9.4 | 3.0H | 16.5 | 13.5 | 6.55% |
| SA20 | 2.0 | 8.5 | 9.0 | 1.3H | 16.0 | 17.5 | 1.12% |
| SA21 | 1.2 | 5.5 | 5.5 | 1.1H | 8.0 | 9.0 | 2.58% |
| SA22 | 1.5 | 8.5 | 5.5 | 0.8H | 18.3 | 11.5 | 1.29% |
| SA23 | 1.5 | 9.0 | 6.0 | 1.5H | 12.0 | 7.0 | 4.95% |
| SA24 | 0.8 | 9.3 | 8.0 | 3.5H | 12.0 | 11.0 | 11.66% |
| SA25 | 1.5 | 5.9 | 4.9 | 1.0H | 8.5 | 7.5 | 2.35% |
| SA26 | 2.0 | 17.0 | 9.1 | 2.0H | 21.0 | 12.5 | 5.89% |
| SA27 | 2.0 | 11.0 | 8.5 | 2.5H | 15.0 | 12.0 | 5.25% |
| SA28 | 1.5 | 7.5 | 6.0 | 2.0H | 11.0 | 9.5 | 4.60% |
| SA31 | 1.2 | 5.0 | 4.2 | 0.75H | 6.5 | 6.0 | 2.13% |
※上記製品以外の加工につきましても、別途ご相談承りますのでお気軽にお問い合わせください。
