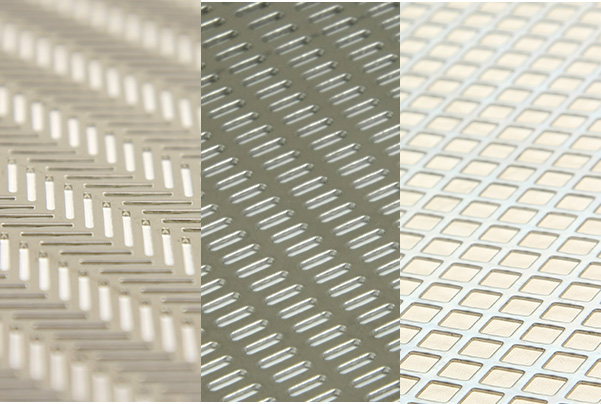

スリット・ヘリンボン・角孔スクリーンSlotted, Herringbone, and Square Hole Screens
シートはもちろん、
フープ（コイル）の加工も可能です。
スリット・ヘリンボン・角孔スクリーンの用途 濾過機、粉砕機、遠心分離機、ボールミル、食品工業用、化学工業用、等
布引製作所のこだわり
- 1小孔径の加工が可能です。
- 2広幅一度抜きの加工により、高精度のパンチングメタルを提供いたします。
加工製品リスト
スリットスクリーン

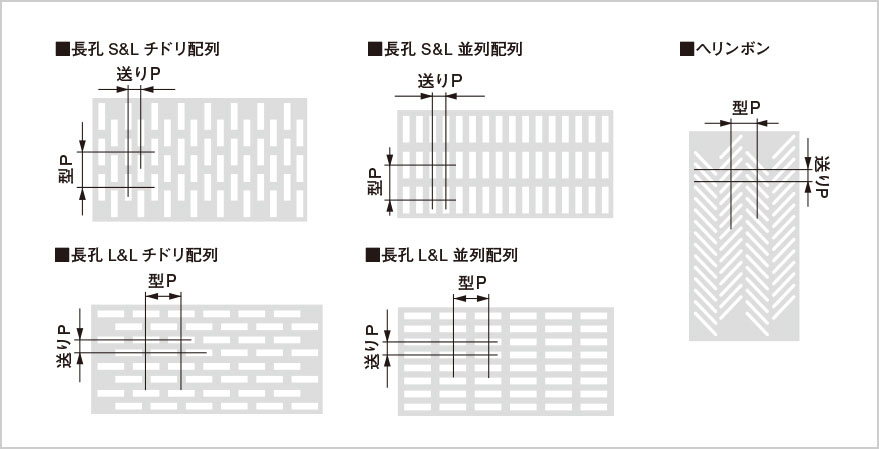

| 品番 | 孔径 (mm) |
送りP (mm) |
メッシュ (□”) |
開孔率 | 種別 | 配列 | 最大加工幅 (mm) |
詳細 |
|---|---|---|---|---|---|---|---|---|
| SS1 | 0.3/4.0 | 1.40 | 83.00 | 15.60% | S&L | 並列・チドリ | 400 | 詳細情報 |
| SS2 | 0.35/4.0 | 1.20 | 97.70 | 21.20% | S&L | 並列・チドリ | 400 | 詳細情報 |
| SS3 | 0.4/4.0 | 1.55 | 76.10 | 18.80% | S&L | 並列・チドリ | 400 | 詳細情報 |
| SS4 | 0.45/4.0 | 1.20 | 97.70 | 27.30% | S&L | チドリ | 400 | 詳細情報 |
| SS5 | 0.5/4.0 | 1.40 | 82.00 | 26.00% | S&L | 並列・チドリ | 500 | 詳細情報 |
| SS6 | 0.7/3.0 | 1.50 | 100.00 | 35.00% | S&L | 並列・チドリ | 400 | 詳細情報 |
| SS7 | 0.7/4.0 | 2.10 | 55.90 | 24.20% | S&L・L&L | 並列・チドリ | 1000 | 詳細情報 |
| SS8 | 0.8/16.0 | 2.70 | 12.60 | 25.00% | S&L | チドリ | 215 | 詳細情報 |
| SS9 | 1.2/15.0 | 4.00 | 8.10 | 22.50% | S&L | チドリ | 185 | 詳細情報 |
ヘリンボンスクリーン
| 品番 | 孔径 (mm) |
送りP (mm) |
メッシュ (□”) |
開孔率 | 種別 | 配列 | 最大加工幅 (mm) |
詳細 |
|---|---|---|---|---|---|---|---|---|
| HB1 | 0.7/9.4 | 2.51 | 34.70 | 35.40% | 162 | 詳細情報 | ||
| HB2 | 0.7/11.0 | 2.30 | 30.30 | 35.70% | 1000 | 詳細情報 | ||
| HB3 | 1.0/9.2 | 3.23 | 26.90 | 38.30% | 163 | 詳細情報 | ||
| HB4 | 1.5/14.7 | 4.74 | 11.70 | 40.30% | 195 | 詳細情報 |
角孔スクリーン
| 品番 | 孔径 (mm) |
送りP (mm) |
メッシュ (□”) |
開孔率 | 種別 | 配列 | 最大加工幅 (mm) |
詳細 |
|---|---|---|---|---|---|---|---|---|
| KP1 | 1.1□ | 1.60 | 252.00 | 47.30% | 並列 | 400 | 詳細情報 | |
| KP2 | 4.5□ | 6.00 | 17.90 | 56.30% | 並列 | 410 | 詳細情報 |
